Variante perso sur chaudière Yarrow

[paterson]

salutous,
Je me suis approvisionné sur ce site; j'ai pris le bruleur à 3 plaques :
http://www.le-sav.com/advanced_search_r ... ce&x=6&y=8
Les plaque sont collées au mastic silicone ht°. Il faut le découper au scalpel pour extraire les céramiques SANS FORCER..
l'intérieur est intéressant: on y voit les déflecteurs et autres astuces pour la bonne répartition du gaz. Les gicleurs sont vendus à part.

Il y a d'autres sources d'appro

[Malevthi]

Je me suis approvisionné à la déchetterie du coin .... tarif: 0€

[paterson]

Thierry, tu as de la chance; c'est ce que j'ai fait AVANT mon achat.
Chez mon ferrailleur préféré, je suis tombé sur lot de bruleurs rayonnants, style "grilloirs à poulets"
J'étais très content . . . . . jusqu'au démontage des céramiques Elles se sont toutes effritées lors de la dépose elles étaient "brulées" suite à un usage surement intensif

[Malevthi]

Bonjour,
La Yarrow évolue encore avec un nouveau montage de niveau + un niveau électrique à floteur. Cette fois avec deux torches.

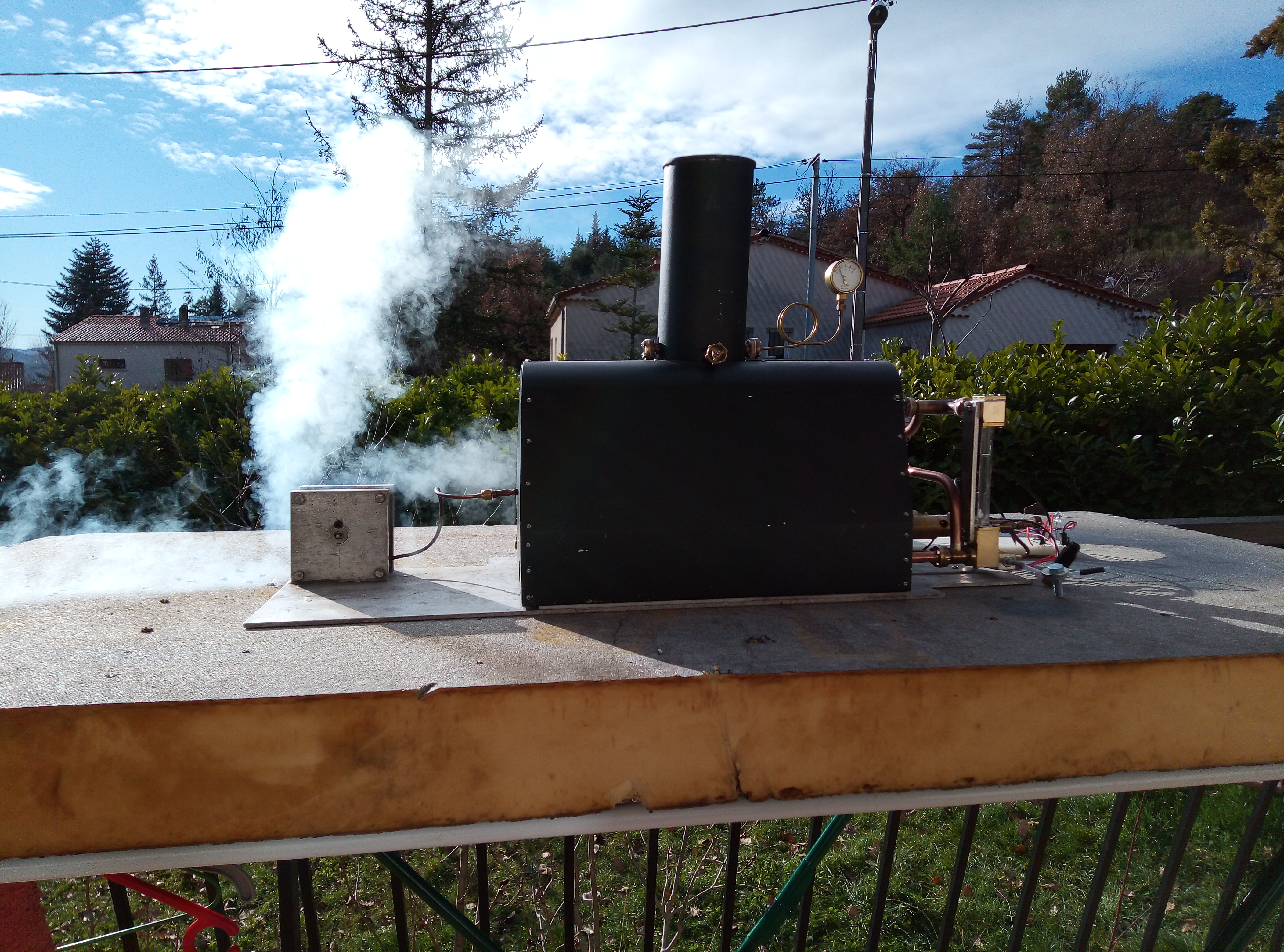

ça turbine toujours à 4 bars:
https://youtu.be/IO6peUZjzko

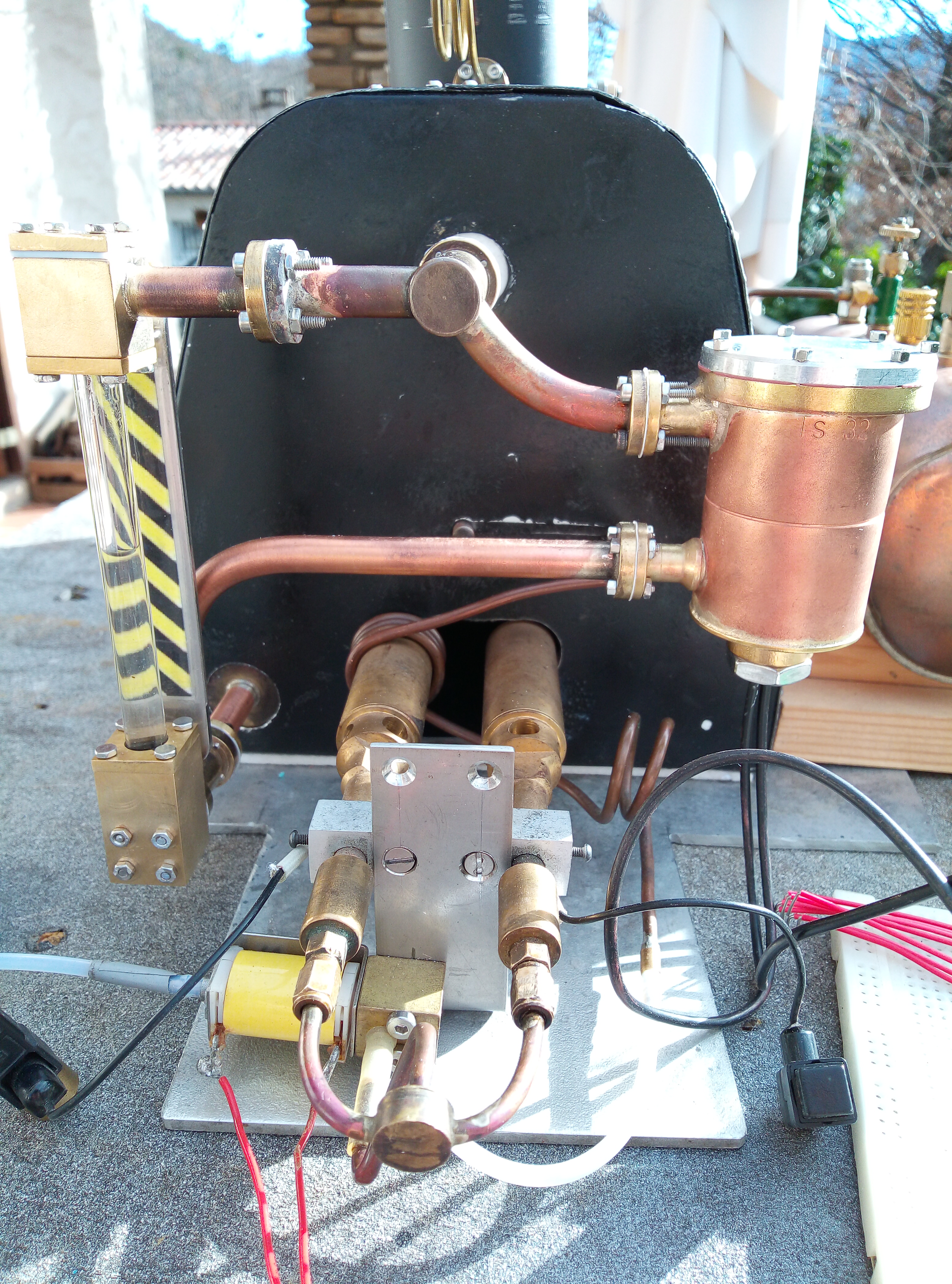

A gauche le niveau classique en verre, à droite le niveau électrique à flotteur:

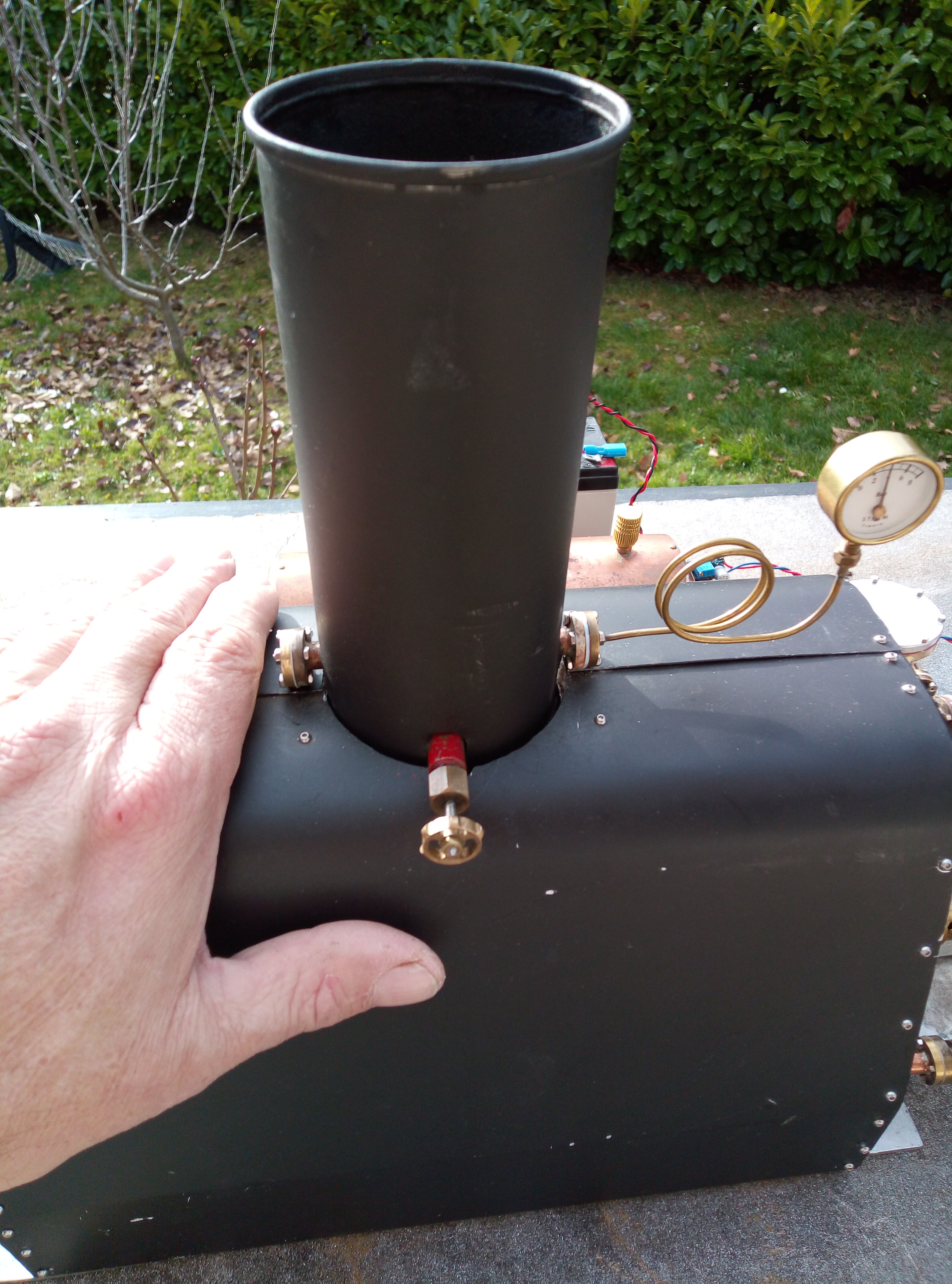

L'isolation est bonne, à 4bars on peut poser la main dessus:

[rhavrane]

Bonjour Thierry,
Superbe travail, je reste juste sceptique sur la fiabilité de la partie électrique dans le temps, et pas grave, tu as ceinture et bretelles

[Malevthi]

Voici le flotteur en question, je l'ai testé sous 8 bars sans dommage. La partie contact électrique est parfaitement isolée de l'eau et de la vapeur (en plus il ne coute pas cher ...):

http://fr.aliexpress.com/item/329518215 ... b201603_53

[rhavrane]

Bonjour Thierry,
Et si le flotteur se coince avec les mouvements du bateau (je sais je chipote) ?

[paterson]

salutous,
j'ai utilisé ces flotteurs dans ma vie pro; ils sont très fiables.
Et puis avec un bateau, on ne fait pas des loopings, . . . . . du moins en Occitanie c'est peut-être différent dans le Nôôôôôôôôrd

[Malevthi]

Le flotteur ne peut pas se coincer, il coulisse librement sur le tube plongeur et ne touche pas la paroi du réservoir.

[Nounours67]

Hello grand sachem,

avec ta nouvelle chaudière,
à quand le trophée Andros ?

[Malevthi]

à quand le trophée Andros ?

Tu es sûr que c'est Andros ?

Cliquez pour agrandir

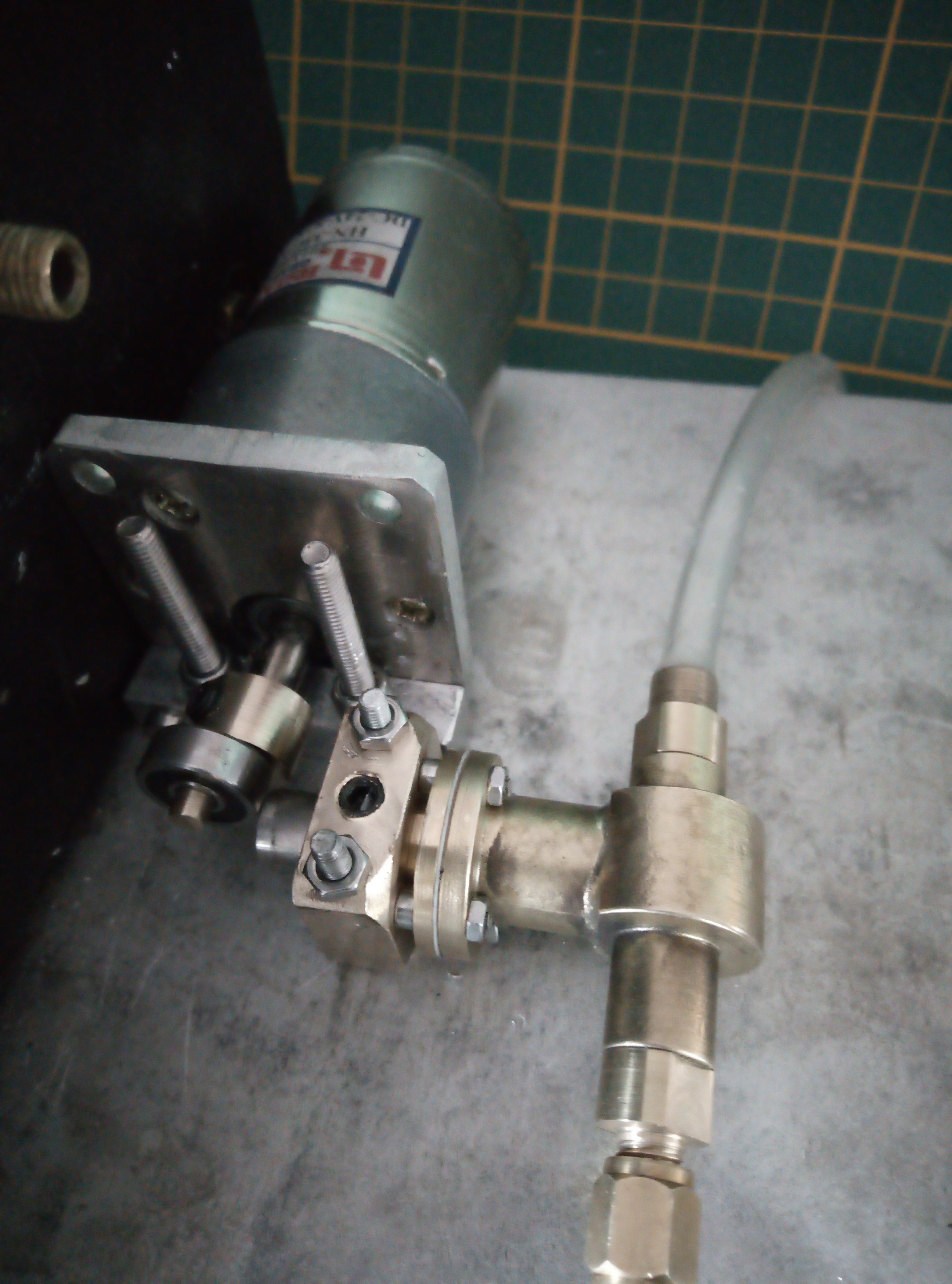

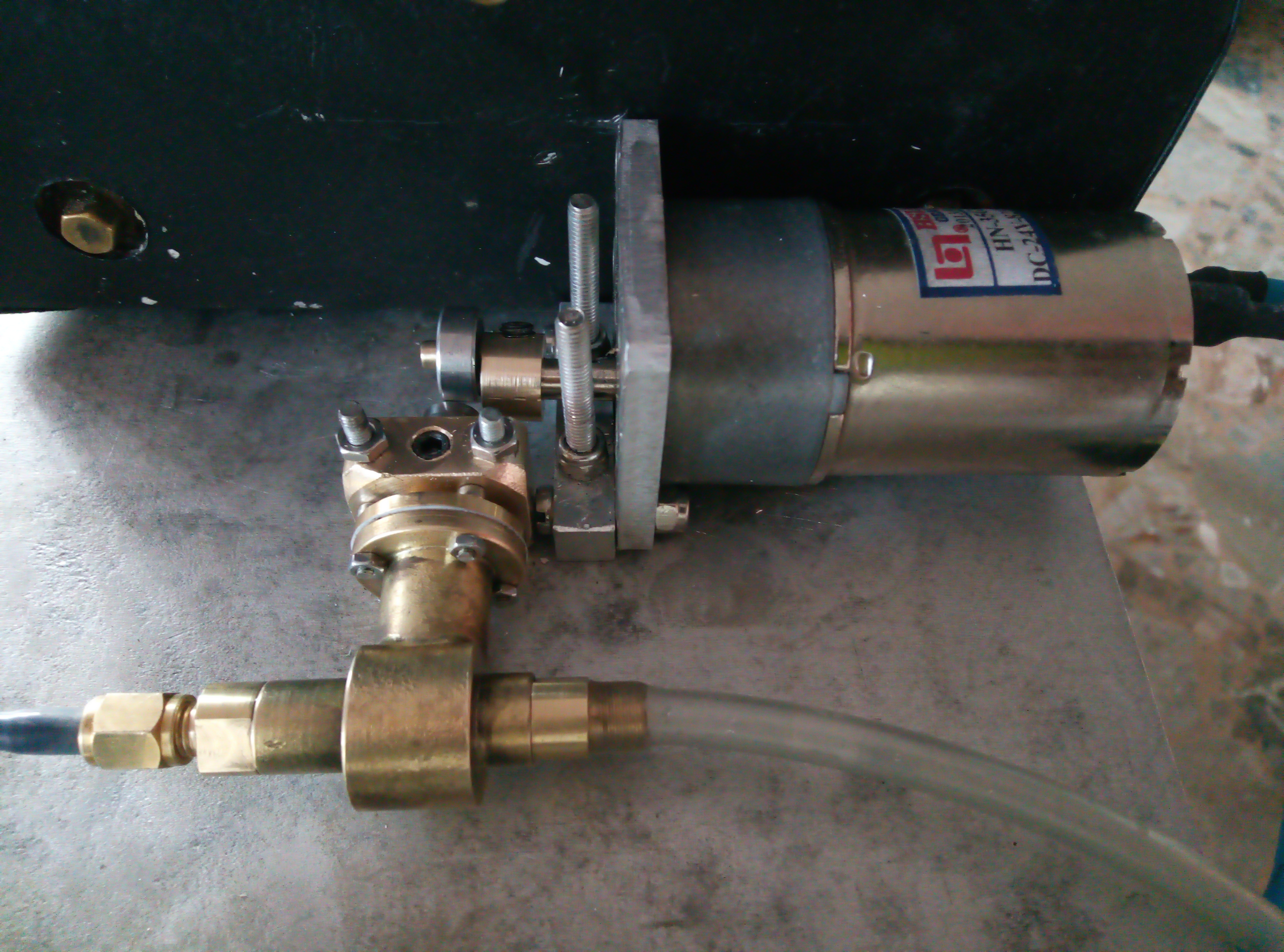

Aujourd'hui test d'une petite pompe de ma fabrication piston 8mm, course 6, 80t/mn:

https://youtu.be/KKC8BR5kMVg
Le débit est faible 0.9L/h
Un nouveau test en position verticale a amélioré le travail des billes : 1,3L/h . Le calcul théorique donnerait 1,44L/h ce qui me fait un rendement de 90%, pas mal !

[rhavrane]

Bonjour Thierry,
Comment as-tu assuré la parfaite étanchéité niveau billes ? Comme on me l'a conseillé, j''ai essayé de restaurer une pompe de même type en tapant sur la bille, j'ai peut-être été timoré et hélas, elle fuit toujours :
https://www.youtube.com/watch?v=6gP-EY38JHA
https://www.youtube.com/watch?v=T79zQ9TcGdk

[Malevthi]

Bonsoir Raphaël,
J'ai usiné le siège en laiton avec un angle vif. J'ai posé la bille dessus et je lui ai mis un petit coup sec au marteau avec un jet en laiton pour ne pas abimer la bille. Je pense que je remplacerai les billes inox de 4mm par des billes en viton (que je n'ai pas ...).
Sur la deuxième vidéo la bulle qui n'avance pas ne veut pas dire que la pompe ne marche pas. L'eau passe "autour" de la bulle.
La position horizontale ne favorise pas le rendement. J'ai gagné 45% en la positionnant verticale.
J'ai fait aussi un proto avec des membranes en silicone comme suggéré par Eul Pépère dans un autre post, mais fiasco
Je remercie au passage Jacques pour son site (http://www.vapeuretmodelesavapeur.com/a ... index.html) où j'ai trouvé une foule de renseignements bien utiles

[rhavrane]

Bonjour Thierry,
J'ai donc fait l''erreur de faire un petit angle pensant que cela aiderait, dont acte.

Je vais aller voir mon ami Max et lui demander de vérifier si il peut refraiser le siège de la bille pour faire cet angle vif, j'espère que cela sera possible car le diamètre de la partie d'admission de l'eau est inférieur au diamètre de la bille. Je n'ai pas non plus de bille Viton du diamètre prévu

[Malevthi]

le diamètre de la partie d'admission de l'eau est inférieur au diamètre de la bille

Ce qui est normal ...

Il faut aussi pouvoir limiter la levée de la bille. J'ai suivi la technique de Jacques qui met une tige radiale dans le passage de l'eau. Dans ta pompe la levée est bloquée par la partie qui a des petits trous en périphérie. Max devrait pouvoir redonner un coup de fraise sur la surface carrée pour lui redonner l'angle vif, le coup de marteau fera un siège parfait. Après, plus de toile émery sur le siège !
