Élément manquant sur chaudière

Avatar du membre

Auteur du sujet
gegedej
Messages : 36
Enregistré le : mer. 24 sept. 2014 10:12
Âge : 67

Élément manquant sur chaudière

Message non lupar gegedej » ven. 9 nov. 2018 11:19

Bonjour à tous,

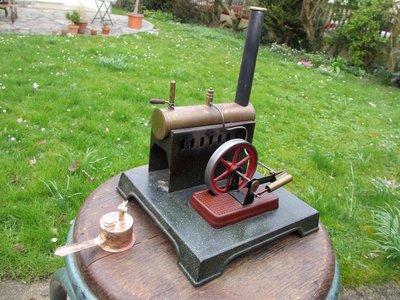

Je viens d'acquérir une petite machine (JC Comby d'après ce que j'ai lu, à confirmer) et la chaudière était équipée d'une cheminée débouchant direct dans la cuve :o . Je l'ai remise en place ici pour la photo :

Je suis très très novice en la matière, mais me suis dit que pour la montée en pression.............. J'ai donc dessoudée cette "cheminée" de fabrication très artisanale grossièrement soudée à l'étain.

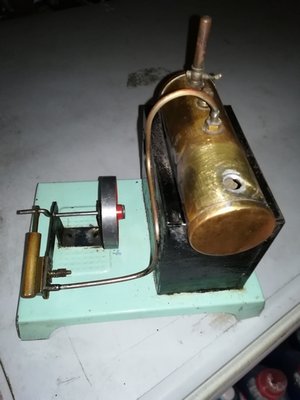

Comme le montre la photo, j'ai découvert un trou de diam 8 mm environ. Origine ou bricolage ? Après avoir cherché sur la toile, j'ai découvert sur youtube une machine sensiblement identique et il y a bien une pseudo cheminée à cet emplacement.
Voici une photo extraite de cette vidéo:

Comme dit plus haut, je suis complètement novice et ma question est de savoir ce qui se cache derrière cette pseudo cheminée ? J'ai pensé à une soupape de sécurité, mais bon, c'est un petit oscillant.
Par avance, merci de l’intérêt que vous porterez à ma question.
Gérard
PS: j'ai longtemps hésité avant de poster dans cette rubrique et si j'ai fait erreur, je m'excuse du boulot que je donne aux modos

Avatar du membre

berola
Messages : 1126
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Élément manquant sur chaudière

Message non lupar berola » ven. 9 nov. 2018 11:38

Bonjour
En l'état cette chaudière est dans l'incapacité de monter en pression
Elle a dû être bricolée .
Soit ce trou doit être bouché et la cheminée simplement factice , soit la cheminée est traversante , auquel cas il doit y avoir le même trou dessous , dans ce cas elle fait réellement office de cheminée , bien inutile dans ce type de jouet chauffé a l'alcool .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Auteur du sujet
gegedej
Messages : 36
Enregistré le : mer. 24 sept. 2014 10:12
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar gegedej » ven. 9 nov. 2018 13:17

Merci Berola pour cette rapide réponse.
Bricolé, c'est sûr, la cheminée présente était un simple tuyau de cuivre avec collets rabattus.
Le trou ne débouche pas de l'autre côté, ce n'était donc pas une véritable cheminée d'autant plus que ce trou n'a que 8 mm de diamètre. La forme circulaire parfaite de ce dernier et l'aspect de la cuve autour de lui laisse à penser que ce trou est d'origine, reste à savoir ce qu'il recevait et que cachait la fausse cheminée

Avatar du membre

berola
Messages : 1126
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Élément manquant sur chaudière

Message non lupar berola » ven. 9 nov. 2018 13:56

Le plus simple est de resouder cette cheminée en prenant soin de la boucher soigneusement avec une pastille brasée en même temps .Vu la faible pression d'utilisation , il n'y a pas de risque .
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

minimotoriste
Messages : 1788
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar minimotoriste » ven. 9 nov. 2018 14:52

:coucou: "gegedej" et tout le monde
Il y a bien une soupe de sécurité sur cette chaudière entre le sifflet et la sortie vapeur (et c est très bien et il faudra la vérifier ;-) )
Mais je ne voit pas d orifice de remplissage :aie: ,c est peut-être ce qu il manque et la cheminée etait fixée sur le bouchon (pour le fun :clin: )
Bonne après-midi .@+++.henry.

Avatar du membre

paterson
Messages : 4452
Enregistré le : ven. 28 mai 2010 23:06
Site Internet
Localisation : Tournefeuille (31)
Âge : 71
Contact :

Re: Élément manquant sur chaudière

Message non lupar paterson » ven. 9 nov. 2018 15:32

salutous,
J'ai cette machine, souvenir de ma tendre et lointaine jeunesse.
Sur la mienne, la soupape fait aussi office de bouchon; à l'époque, le remplissage se faisait avec un petit entonnoir en plomb que l'on introduisait dans le trou.
Comme bérola n'aime pas trop écrire :clin: gna , voici sa méthode identique à la mienne:
Pour la réparation, il faut mettre une pastille en laiton (ou cuivre) un peu plus grande que le trou, placer 2 ou 3 paillons de soudure autour de la pastille, poser la cheminée sur l'ensemble et chauffer pour fondre la soudure. De préférence, utiliser un fer électrique de forte puissance, au moins 200w. La torche à gaz est à utiliser avec bcp de précautions pour éviter de débraser le reste, notamment le fond tout proche.
Penser que TOUT l'ensemble est brasé à l'étain.
Cordiales salutations vaporistes
Roger31 (CAV 1258)
http://picasaweb.google.com/109200417126637456771" onclick="window.open(this.href);return false;
http://www.trainvapeur-toulouse.com" onclick="window.open(this.href);return false;

Avatar du membre

berola
Messages : 1126
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Élément manquant sur chaudière

Message non lupar berola » ven. 9 nov. 2018 16:26

Merci Roger !! ;-)
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

minimotoriste
Messages : 1788
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar minimotoriste » ven. 9 nov. 2018 18:30

Re :coucou:
paterson a écrit :J'ai cette machine

Moi aussi gna
Je viens de me rendre compte qu il me manque la cheminée (factice :o ) et sur la coupelle qui sert d entonnoir on doit enfiler la cheminée
@"gegedej" peut-être que cette coupelle se trouve dans ta cheminée ??? Amuse-toi bien.@+++.Henry.

Avatar du membre

Zéphyrin
Messages : 2321
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: Élément manquant sur chaudière

Message non lupar Zéphyrin » ven. 9 nov. 2018 19:39

Moi aussi j'en ai une, une épave que j'ai retapée, et refait une cheminée et un brûleur, mais malgré ça je n'ai pas réussi à la vendre...
Il faut bien reconnaitre que c'est d'un intérêt limité, peu d'améliorations sont possibles !

il vaut mieux refaire une cheminée en tole étamée, bien plus légère que ton tube de cuivre, qui s'emmanche sur la coupelle vissée dans la chaudière. c'est démontable pour le rangement, c'est pour ça que les cheminées sont toujours perdues...
si tu fais un système fixe, il vaudrait mieux ajouter un tuyau d'échappement de la vapeur, ça serait bien plus joli.


Avatar du membre

Auteur du sujet
gegedej
Messages : 36
Enregistré le : mer. 24 sept. 2014 10:12
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar gegedej » ven. 9 nov. 2018 21:38

:MERCI: à tous pour vos réponses.
Je résume (si j'ai tout bien compris): ce serait la soupape qui se trouverait entre le sifflet et la sortie vapeur, la "cheminée" quand à elle cachant la coupelle servant au remplissage et à son maintien.
Dans ce cas, ma soupape n'est pas très opérationnelle :D :

La photo n'est pas très nette, mais c'est bien un clou qui est enfoncé au milieu TOP . Au début, je pensais qu'il s'agissait du bouchon de remplissage et trouvais étrange qu'il était percé en son centre. Maintenant que vous m'avez appris qu'il s'agit d'une soupape, je comprends mieux. Je suis partant pour la rendre fonctionnelle, mais un si petit modèle, je ne vois pas comment ? Si vous avez des infos, je suis preneur.
@ Paterson,Minimotoriste,Zéphyrin: vos machines ne sont pas identiques à la mienne, mais bien plus belles

Le socle n'est ici qu'une simple tôle pliée, il n'y a pas de support pour le moteur.
Ce doit être une copie, mais d'époque quand même.
@Paterson: tu m'apprends que tout est soudé à l'étain sur ce type de machine; GRAND merci, tu m'évites de faire des bêtises :aie:
@Zéphyrin: je la trouve sympa dans son jus d'origine et ne sait si je vais la rénover et améliorer ou pas. A suivre..............
Bonne soirée à vous et encore merci

Avatar du membre

Zéphyrin
Messages : 2321
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 71
Contact :

Re: Élément manquant sur chaudière

Message non lupar Zéphyrin » sam. 10 nov. 2018 10:26

Il faut boucher ce grand trou avec un disque de laiton, il sera tenu en place par une barre en laiton aussi, plus longue que le dia et qui rentre à l'intérieur en l'inclinant bien sûr et tenu par une vis. tu resserres la vis, le disque laiton couvrant bien le trou et après un bon décapage de ce montage, tu soudes avec de la soudure étain pour électronique, qui fond vers 180-200°c. Toute cette bricole doit être très légère pour chauffer vite et se souder rapidement. il faut un chiffon humide sur le fond pour limiter son échauffement pendant la soudure.
La soupape à besoin d'un bon démontage et nettoyage, et la machine sera alors en état de marche !
plus tard, tu pourras fixer dessus un support pour la cheminée décorative.

Avatar du membre

berola
Messages : 1126
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Élément manquant sur chaudière

Message non lupar berola » sam. 10 nov. 2018 10:43

Bonjour

il sera tenu en place par une barre en laiton aussi, plus longue que le dia et qui rentre à l'intérieur en l'inclinant bien sûr et tenu par une vis. tu resserres la vis,

Disposition un peu difficile a réaliser pour quelqu'un de peu expérimenté .
Etant donné la faible pression de service une simple brasure étain bien "beurrée" convient .
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Auteur du sujet
gegedej
Messages : 36
Enregistré le : mer. 24 sept. 2014 10:12
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar gegedej » sam. 10 nov. 2018 14:00

Bonjour,
J'ai du mal m'expliquer: non, non je ne veux pas reboucher ce trou. Je pense qu'il accueillera le même système de remplissage que celui présenté sur la photo de "mimotoriste".
Ce qui me manque, c'est de savoir comment était faite la soupape à l'origine. Je vous rappelle qu'actuellement l'orifice est obstrué par un clou :o enfoncé en force.
Gérard

Avatar du membre

minimotoriste
Messages : 1788
Enregistré le : mer. 6 juin 2012 03:54
Localisation : 82 castelsarrasin
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar minimotoriste » sam. 10 nov. 2018 15:05

Bonjour Gérard et tout le monde
2 petites photos plutôt qu un grand discourt ;-)
Image Image
Bonne suite .@+++.Henry.

Avatar du membre

Auteur du sujet
gegedej
Messages : 36
Enregistré le : mer. 24 sept. 2014 10:12
Âge : 67

Re: Élément manquant sur chaudière

Message non lupar gegedej » sam. 10 nov. 2018 21:21

TOP c'est exactement ce que je voulais voir.
:MERCI: Minimoriste et bonne soirée
Gérard
