Fuite sur machine à vapeur unis france

[Lacomtoise]

Bonjour,

Je viens vers vous suite à un problème que je rencontre sur ma première machine à vapeur. Je l'est achetée hier aux puces et en rentrant je n'est pas tardé à vouloir la mettre en pression..
Sauf que là c'est le problème.. le niveau d'eau fuit de toute part ! !
Tout le reste fonctionne et ne fuit pas mais le niveau est un vrai problème.

Auriez-vous une solution pour y remédier ?

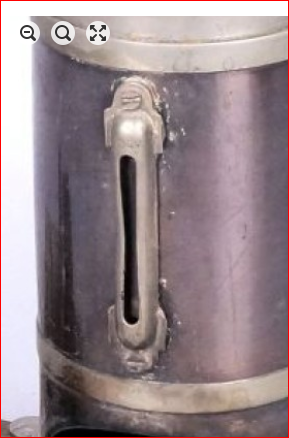

Quelques photos -->

Cliquez pour agrandir

Cliquez pour agrandir

Cliquez pour agrandir

En vous remerciant d'avance.

[Bégé]

il faut le démonter, délicatement, TRES délicatement, puis nettoyer,retirer tout le silicone, puis au besoin enlever le calcaire avec du vinaigre blanc, puis remplacer les joints et le remettre en place, et là aussi il faut faire très attention de ne pas trop serrer les vis.

Si les joints sont sec, les huiler généreusement, s'ils sont foutus et que tu n'en as pas tu peut toujours les remplacer provisoirement avec du téflon pour filetages

[Zéphyrin]

Oui, d'abord démonter soigneusement pour remonter après nettoyage complet.
Je suppose que ce niveau est fait d'un tube de verre coudé, pressé contre la chaudière par les vis avec interposition d'une feuille de caoutchouc genre machine Märklin ?
Il faudra trouver un bout de chambre à air de la bonne épaisseur pour remplacer...
le serrage par les 2 vis doit être suffisant pour l'étanchéité, sans ce magma de joint !

[berola]

Bonjour
Il faudrait d'abord avoir des photos une fois démonté pour envisager la méthode de remise en état
@+

[jpvap54]

Bonjour à tous !
Je ne rajouterai rien pour la réparation, tout est dit !
Quelle est la marque de cette machine ? La peinture me fait penser à une
Fleischmann !
Bonne soirée à tous !

[lacomtoise]

Bonsoir,

Merci à tous pour vos réponses bien claire

Je ne peux pas trop vous fournir de détail car je n'est plus la machine sous les yeux et cela jusqu'a mercredi .. cependant je ne crois pas que c'est au niveau des vis que cela fuit mais au niveau du tube de niveau.

A noter également que ce n'est pas moi qui est mis les vis dans cet état, elles y étaient déjà j'aurai dû y prêter attention avant d'acheter, c'était un signe qu'il y avait un problème !

Mais je peux tout de même vous indiquer la marque, c'est une JC unis.

Merci encore, bonne soirée à tous

[Bégé]

j'avais la même machine, d'autres photos en cliquant sur l'image

[lacomtoise]

Bonjour,

Super votre page sur cette machine ! De plus cela me permet de voir a quoi ressemble la chaudière sans le tube.

Si je comprend bien, ce tube n'est donc pas fixer directement à la chaudière. Il est juste "poussé" le long de la parois par les vis ?
et les joints entourent le tube et ce coince dans la paroi de la chaudière ?

Merci encore

[Bégé]

Oui c'est ça, sur le tube il y a des joints qui, lorsqu'on serre les vis, s'écrasent et font l'étanchéité.

Mais pourquoi ne pas s'inscrire au forum?
c'est par ici

[Zéphyrin]

il me semble que la tôle qui presse le tube de verre n'est d'origine, elle n'est pas assez rigide pour appuyer le tube de verre contre les joints sur les 2 trous en simplement vissant par les 2 vis. il faudrait une pièce bien rigide jusqu'aux vis, en tôle emboutie par ex. comme sur les Wilesco ou mamod.

[Lacomtoise]

Bonjour,

Bon voila je suis inscrit, il est vrai que c'est mieux comme ça !

Zéphir tu a raison, le morceau est totalement "mou". Je pensais que c'était normal, de la déco quoi !
Bon je vais voir déjà au niveau de ces fameux joints. J'espère pouvoir faire cela cet après midi.

Merci !

[Bégé]

il me semble que la tôle qui presse le tube de verre n'est d'origine,

ah? elle ressemble pourtant bien à celle d'origine?

[Lacomtoise]

il me semble que la tôle qui presse le tube de verre n'est d'origine,

ah? elle ressemble pourtant bien à celle d'origine?

C'est ce que je me suis dit mais il vrai qu'elle est (très) souple. Elle a toute même la même couleur que le reste et m'a l'air d'une vrai pièce manufacturée.

Bégé, tu as toujours la tienne ?

LC

[Zéphyrin]

Je me suis trompé, c'est pas sur les machines wilesco qui ont un hublot affreux, mais sur les Bing et Märklin et autres allemandes antiques,

pour que le joint puisse être bien serré, par les vis, il faut bien sûr qu'il y ait une monture très rigide, qui pourrait être la base en U du niveau sur ta machine, le dessus n'étant qu'un enjoliveur.
il faut un joint sous la base, écrasé (jusqu'a l'étancheité, pas plus !) par les deux vis.
Je pense que que 2 o ring autour du verre pourraient suffire si la base en U les serre convenablement...

Donc il faut bien tout enlever de ces mastics silicones, bien nettoyer la base en U, et choisir un o ring qui glisse avec un peu de serrage autour du verre et qui ne passe pas par les trous de la chaudière et de la base et revisser pour serrer.
ça devrait le faire...

[Lacomtoise]

bonjour à tous,

J'ai réalisé vos préconisations et... plus aucune fuite ! Tout fonctionne merveilleusement bien, excepté une toute petite fuite de vapeur au niveau du huileur mais je sais que cela vient du joint qui doit être un peu fatigué.

j'ai démonté tout l'ensemble comprenant le piston pour un bon gros nettoyage, avec un coup de miror sur la chaudière histoire que ça brille

Merci à tous.

Cliquez pour agrandir

Cliquez pour agrandir
