moteur Otto Langen

[natalefr]

Bon à savoir

[minimotoriste]

Bonjour Gégé et tout le monde

comme je le pensais au debut ou quelque chose m'echappe ?

J étais exactement dans le même résonnement que toi (c est je crois en 2008 que j en ai vu un fonctionner a Caussade) et puis je suis allé sur l toile et j ai trouvé ça : https://sites.google.com/site/wgrenning/home
Pour faire simple on va dire que c est un "avaleur de flamme" (un peu sophistiqué ) la force entraînante c est la dépression ,j imagine que le contrôle de l admission de gaz va être coton
Bonne suite et bonne journée .@+++.Henry.

[Zéphyrin]

c'est pour ça que c'est un moteur "atmosphérique", comme le moteur Lenoir des débuts, le vrai moteur à 4T d'Otto est venu peu après, un moteur horizontal qui a eu un succès mondial immédiat ...

https://fr.wikipedia.org/wiki/Nikolaus_Otto

[minimotoriste]

Un ami (Michel) du forum TMA ,qui nous suit régulièrement sur notre forum m a envoyer ce petit message pour éclairer notre lanterne

C'est bien un moteur de type "atmosphérique" car le travail est fourni par ladite pression.
La (petite) explosion du mélange gazeux ne sert qu'à vaincre le poids du piston et de la tige.
Au cycle suivant, le piston descend sous l'effet :
- de son poids : on peut dire que, aux frottements près, on récupère l'énergie fournie,
- de la poussée de la pression atmosphérique : les gaz de combustion s'étant refroidis dans le cylindre, leur pression est devenue inférieure à la pression atmosphérique et ça, c'est "tout bénèf".
Bien sûr, l'axe est équipé d'une roue libre.
Et bien sûr encore, l'admission des gaz, l'allumage (par transfert de flamme) et la régulation sont assez compliqués.

Bonne après-midi .@+++.Henry.

[gégé89]

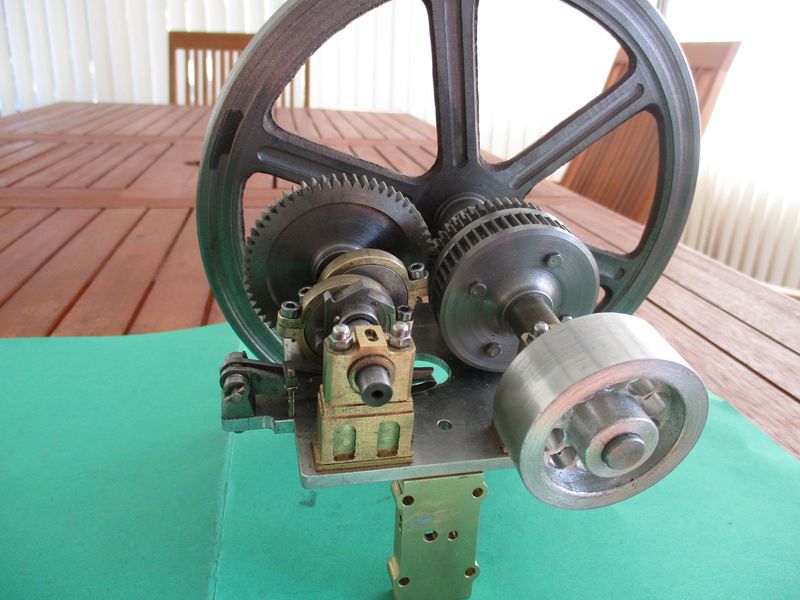

suite de l'aventure..un peu de menuiserie avec l'embase,réalisation des 2 leviers,du cliquet,du systeme d'admission/echappement du gaz ,du volant d'inertie de chez rcmachine

[natalefr]

[vilbrequin]

Quelle boulot je suis en admiration devant ton travail , chapeau bas l'artiste

[jacques987]

Bonsoir Gégé89 et ,
De la mécanique de précision ou de l'horlogerie et maintenant de l'ébénisterie ...
Un artiste !

[maximus]

Bonjour,

J'aime beaucoup la belle mécanique mais aussi le bois bien travaillé.

[gégé89]

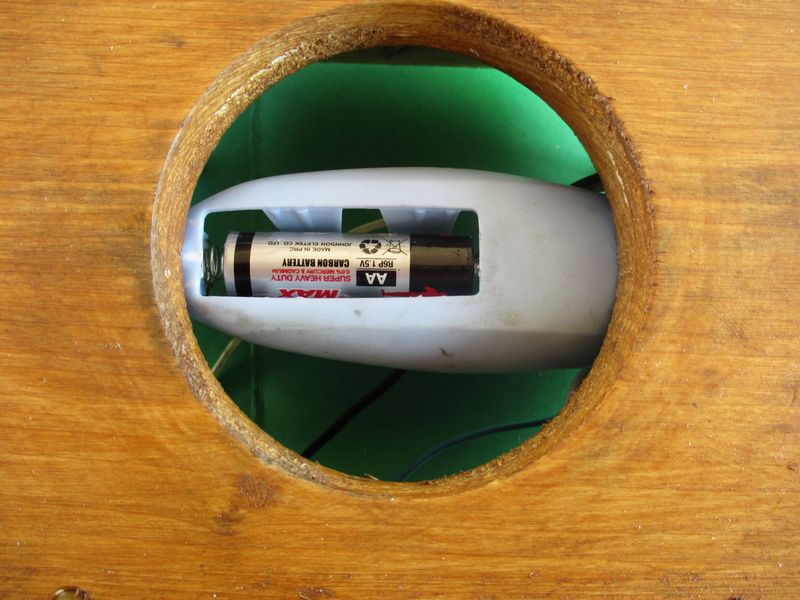

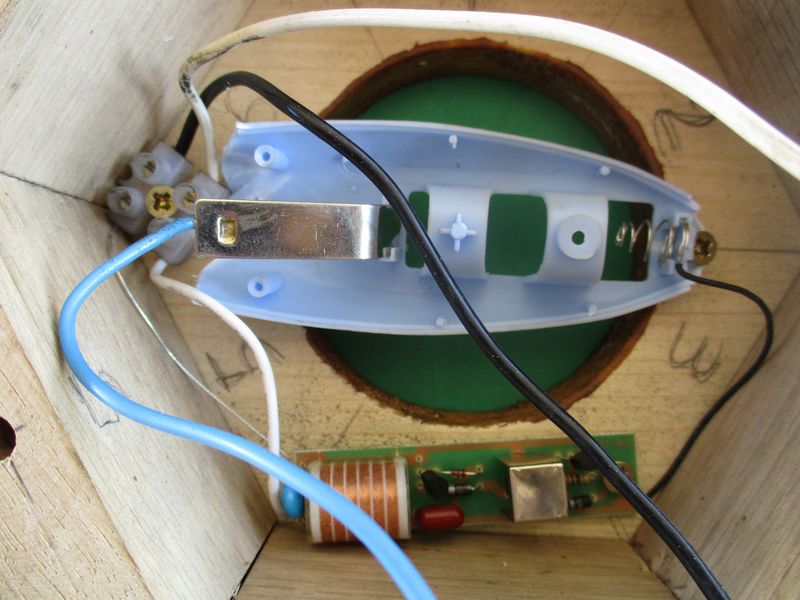

réalisation de la colonne "grecque" en 3 morceaux + 1 tube pour la chemise et du systeme d'allumage a partir d'un allume gaz

[actinos76]

bonsoir,
pour la colonne y'en a qui aurait fait simple...sans fioritures,ben pas gégé!
un truc fonctionnel mais pas forcément compliqué,eh ben non...même la colonne est superbe!
bravo gégé,toujours au top

[gégé89]

le moteur est terminé et assemblé,evidemment ça ne tourne pas du 1er coup
il y a bien des explosions mais la crémaillere ne remonte pas assez haut,je n'arrive pas a determiner si c'est une explosion trop faible ou un effet ventouse qui retient le piston...je ne sais pas comment doit etre calé le tiroir distributeur et l'allumage.

[minimotoriste]

Gégé et tout le monde
Je ne vais pas en ajouter une couche il est trop beau ce moteur (je dirai même qu il donne envie )

si c'est une explosion trop faible

Je ne sais pas quel gaz est utilisé dans les pistolets cloueur ,mais il a une sacrée détende , c est peut-être une piste
Bonne après-midi .@+++.Henry.

[gégé89]

en ajoutant de l'oxygene a l'entrée d'air ça fait boum a chaque tour et plus fort il a tourné tout seul quelques tours.le probleme serait donc un manque d'air dans le cylindre
on m'a aussi conseillé d'essayer avec du propane ,a suivre

[minimotoriste]

Même pas peur Gégé
Cela me rappelle comment on faisait "péter" le chalumeau en fermant simultanément les 2 robinets
(juste) un peu plus sérieusement :est ce que l ensemble piston,coulisses..etc entraîne bien le volant par son propre poids?
Amuse-toi bien .Bonne soirée . @+++.Henry.
