Micro récepteur flysky

Message non lupar Rémi 5 » ven. 1 nov. 2019 19:44

Bonsoir,
Je voudrais savoir comment je peux relier deux micro moteurs sur ces différents récepteurs :

https://www.banggood.com/Frsky-XM-Micro ... house=GWTR

https://www.banggood.com/FS82-MICRO-2_4 ... rehouse=CN

A+

Avatar du membre

berola
Messages : 1476
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Micro récepteur flysky

Message non lupar berola » ven. 1 nov. 2019 19:52

Micro moteur ou micro servo ?
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 279
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 19

Re: Micro récepteur flysky

Message non lupar Rémi 5 » ven. 1 nov. 2019 19:54

Bonsoir Berola,
Micro moteur

Avatar du membre

berola
Messages : 1476
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Micro récepteur flysky

Message non lupar berola » ven. 1 nov. 2019 21:54

Une fois de plus expliques ton problème correctement sans devinettes !!
si tu n'as pas plus de réponses , on comprends pourquoi !
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Malevthi
Administrateur du site
Messages : 4244
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 55

Re: Micro récepteur flysky

Message non lupar Malevthi » ven. 1 nov. 2019 23:54

Un récepteur, ancien ou moderne, petit ou gros, est fait pour qu'on y branche des servos, pas des moteurs (du moins, pas directement).
Ce qui sort du récepteur est un code électrique qui va dire au servo dans quelle position il doit se trouver.
Ce code est reconnu par l'électronique du servo qui va commander son moteur interne jusqu'à arriver à la position voulue.
Qu'attends-tu de ces récepteurs et que veux-tu faire avec ce micromoteur ?
Il y a des solutions, mais il faut qu'on comprenne ton problème et ton objectif.
Le vrai trésor, c'est de transmettre.

Avatar du membre

berola
Messages : 1476
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Micro récepteur flysky

Message non lupar berola » sam. 2 nov. 2019 00:42

Pour compléter ce qu'a expliqué Thierry un récepteur fourni un signal carré variable envoyé à l'entrée d'un amplificateur de puissance qui commande un moteur asservi par un potentiomètre de position .
Trois fils assurent la transmission , le plus 5 volts , le moins 5 volts , et la commande .
Donc on ne peut pas brancher un moteur directement aux bornes d'un récepteur de radiocommande.
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Pif
Messages : 2220
Enregistré le : mer. 2 févr. 2011 19:31
Localisation : Cévennes
Âge : 69

Re: Micro récepteur flysky

Message non lupar Pif » sam. 2 nov. 2019 10:23

:D Bien l'bonjour !
Pour compléter la prose de mes prédécesseurs, il te faudra intercaler un variateur entre le récepteur et le moteur ( Ou deux dans ton cas )
ces le/s variateur/s qui transforme les signaux électrique du récepteur en ordres pour le/les moteur/s
@ + pif, au plaisir de vous lire
Le flux et le reflux me font marée (Devos)

Avatar du membre

JCB 57
Messages : 49
Enregistré le : ven. 3 août 2018 15:19
Âge : 59

Re: Micro récepteur flysky

Message non lupar JCB 57 » sam. 2 nov. 2019 10:27

Bonjour,

Ces récepteurs sont conçus principalement pour les drones.
Voir le récepteur RX8R plus adapté à nos réalisations.

Avatar du membre

berola
Messages : 1476
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Micro récepteur flysky

Message non lupar berola » sam. 2 nov. 2019 10:36

Bonjour
Pour compléter une fois de plus les propos exacts déjà énoncés par Thierry et Pif
L'interface entre récepteur et moteur s'appelle un driver de servo .
Autrefois réalisé par un circuit intégré NE 554 (il y en a eu d'autres depuis) il utilise les signaux carrés variables générés par le récepteur .
Par l'intermédiaire d'un pont de transistors interne il transmet la puissance au moteur en contrôlant sa position par un petit potentiomètre mécaniquement relié . En supprimant cette liaison mécanique potentiomètre /moteur ce montage se comporte comme un variateur inverseur de faible puissance .
Mais bon !!!! on est là dans le domaine de l'électronique …….pas vraiment celui de la vapeur auquel elle est souvent associée dans nos modèles.
@+
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Zéphyrin
Messages : 2572
Enregistré le : sam. 3 sept. 2011 20:25
Localisation : Essonne
Âge : 72
Contact :

Re: Micro récepteur flysky

Message non lupar Zéphyrin » sam. 2 nov. 2019 11:56

Sur les drones, il n'y a pas de servos conventionnels décrit plus haut, ni de variateur ou régulateur, au moins pour le vol, qui est assuré par les 4 (ou plus) moteurs couplés ou non, de manière complexe suivant les commandes et les signaux des capteurs, il faut un contrôleur de vol spécial pour drone.
rien à voir avec une RC classique.

Avatar du membre

Malevthi
Administrateur du site
Messages : 4244
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 55

Re: Micro récepteur flysky

Message non lupar Malevthi » sam. 2 nov. 2019 12:22

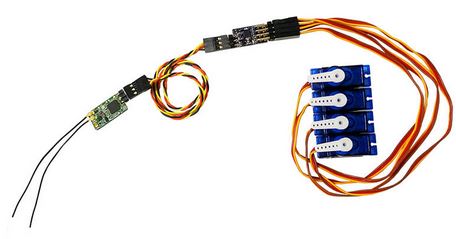

Comme l'a dit JCB, les récepteurs que tu as indiqués ne sont pas polyvalents, ils reçoivent les commandes de l'émetteur et les renvoient sur l'électronique du drone. Sur le montage ci-dessous on voit qu'il y a une autre platine de décodage/multiplexage avant les servos:


Si tu cherches un micro-récepteur utilisable pour des applications personnelles il vaut mieux un récepteur qui a des fiches de branchement comme celui-là :
Recepteur micro.jpg


Dans mon Fifrelot de 17cm tu peux voir un petit récepteur, un mini servo, un micro-variateur extrait d'un vieux servo. Le micro-moteur est sous le récepteur.
Fifrelot intérieur.jpg


Un autre à peine plus grand (20cm) est en projet avec une micro machine à vapeur :)
Le vrai trésor, c'est de transmettre.

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 279
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 19

Re: Micro récepteur flysky

Message non lupar Rémi 5 » sam. 2 nov. 2019 12:55

Bonjour,

Pour aller droit au but, je voudrais commander un micro bateau avec deux micro vibreurs de téléphone (ancien), mettre une batterie 1s lipo et un micro récepteur et le tout que je le commande avec une radio. Tous ces éléments passent dans le bateau (il faut que je remplace le moteur de gauche du bateau ( il est un peu trop long ).

Le bateau est imprimé en 3D.

Voila des photos du bateau:





A+

Avatar du membre

berola
Messages : 1476
Enregistré le : ven. 28 mai 2010 20:46
Site Internet
Localisation : Ardèche/Drôme
Contact :

Re: Micro récepteur flysky

Message non lupar berola » sam. 2 nov. 2019 13:31

Pour aller droit au but,

peut être aurait il fallu commencer par là ….. ;-)
CAV 430
"je ne me lasse pas d'être utile , c'est ma nature" Leonard de Vinci

Avatar du membre

Malevthi
Administrateur du site
Messages : 4244
Enregistré le : ven. 28 mai 2010 21:13
Localisation : Digne les Bains (04)
Âge : 55

Re: Micro récepteur flysky

Message non lupar Malevthi » sam. 2 nov. 2019 14:44

Ton projet ressemble à mon petit bateau, avec 2 moteurs au lieu d'1.
Le plus simple est de partir comme moi de deux servos démontés. Il y tout ce qu'il faut dedans: un moteur, un variateur, un potentiomètre de réglage du neutre. Tu auras ainsi marché avant et arrière, vitesse variable sur chaque moteur.
Le vrai trésor, c'est de transmettre.

Avatar du membre

Auteur du sujet
Rémi 5
Messages : 279
Enregistré le : mar. 17 nov. 2015 00:48
Localisation : 31 lavernose-lacasse
Âge : 19

Re: Micro récepteur flysky

Message non lupar Rémi 5 » sam. 2 nov. 2019 15:02

Bonjour tous le monde,

Ok Thierry, c'est une bonne solution, je vais voir ce que je peux faire de mon coté. Je vais essayer ta proposition.

J'ai une autre proposition à faire :
schéma éléc.jpg
ça peut marcher ?


A+
