graisseur a mèche

[america12mj]

Bonjours a tous,

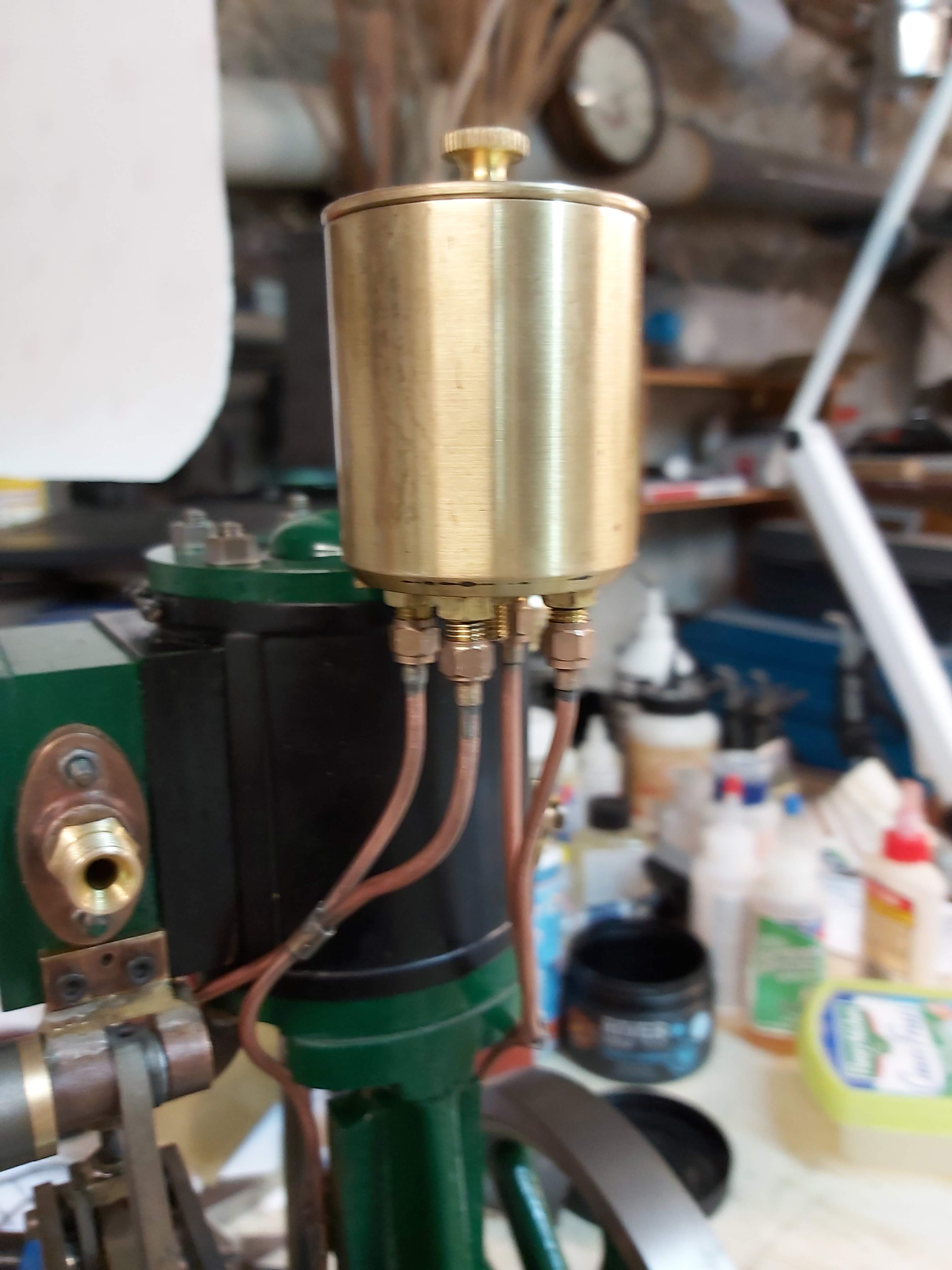

petit travail sur deux jours, un graisseur a mèche pour lubrifier différents éléments du stuart, de la cordelette de coton de-toronné pour gérer la descente d'huile,elle baigne dans le fond et la mèche descend dans le puits, et voilou
cela marche a merveille!

[rhavrane]

Bonjour Pascal,
Je ne vois pas les mèches, normal ? Sont-elles au fond de ton graisseur ?

Sur les vrais que j'ai vues, les mèches étaient "à cheval" sur leurs tubes de descente qui dépassaient de l'huile et c'est la capillarité qui faisait le travail.

Le débit était réglé par la profondeur de mèche plongée côté huile, impressionnant de simplicité et d'efficacité. L'effet "siphon" avec un grade de 500 !

[america12mj]

effectivement j'ai fais les photos après avoir enlevé les mèches sinon cela coule toujours, normalement je les laisserais dedans sans être dans les tubes pour les moments hors fonctionnement.
l'huile utilise est une huile machine 20/80.

[america12mj]

Raphael,
petite précision, pour mon modèle de graisseur, la mèche trempe dans le fond ,et se n'est que quelques brins qui descendent dans le tube, plus il y a de brins plus la capillarité est forte, jusqu’à présent sur une cordelette coton toronné a 3 brins, je divise en 6 un brin, et sa coule déjà très vite!!!
tu ne peux pas monté ou descendre coté huile ,sinon a un moment plus d'huile a aspiré!!

[rhavrane]

Bonjour Pascal,
Je comprends et cependant, une petite vidéo permettrait à tous les néophytes de suivre nos échanges

[america12mj]

tu sais regarder une goutte d'huile tombée n'a rien de transcendant!!!je ré-ferais une photo avec les mèches

[gegedej]

Bonjour,
Faute de vidéo et comme on dit, un petit dessin (croquis) vaut mieux qu'un long discours
Ce serait sympa pour le néophyte que je suis
Gérard

[america12mj]

Bonjours a tous
comme demandé , voici un dessin explicatif emprunté a google, plus il y a de brins qui descendent dans le tube plus l'huile coule.mon graisseur est le modèle de gauche avec 5 tubes effectifs, celui du milieu n'est pas utilisé.
bonne journée a tous

[gegedej]

Merci beaucoup pour ce petit croquis qui confirme ce que je pensais sans être sûr
