moteur benson

[pascal krg]

Bonjour tout le monde,

J'espère que vous avez passé de bonnes fêtes,

J'ai une petite question, en regardant les moteurs à vapeur sur le net, en particulier ce moteur Benson, je me suis demandé
à quoi servait cette régulation, quelle était son utilité et fonctionnement

Merci d'avance

[rhavrane]

Bonjour Pascal,
Sur une machine industrielle / statique, le régulateur est indispensable pour éviter toute variation de vitesse entre machine tournant à vide ou en charge. Celui-ci est un régulateur de Watt. En charge, la machine ralentit, la force centrifuge baisse, les boules descendent et ouvrent l'arrivée vapeur jusqu'au niveau réglé initialement
Ces petites machines sont souvent couplées à des petites génératrices ou des petits outils.

[berola]

Sur la photo la partie en encadrée en rouge ne concerne pas la régulation qui est a gauche .
C'est tout simplement une pompe .

[pascal krg]

Je vous remercie tout les deux les amis

J'ai l'impression que je vais me lancer dans un 2eme moteur

Bon début de semaine à tous .

[pascal krg]

Bonjour,

ça avance doucement mais surement,

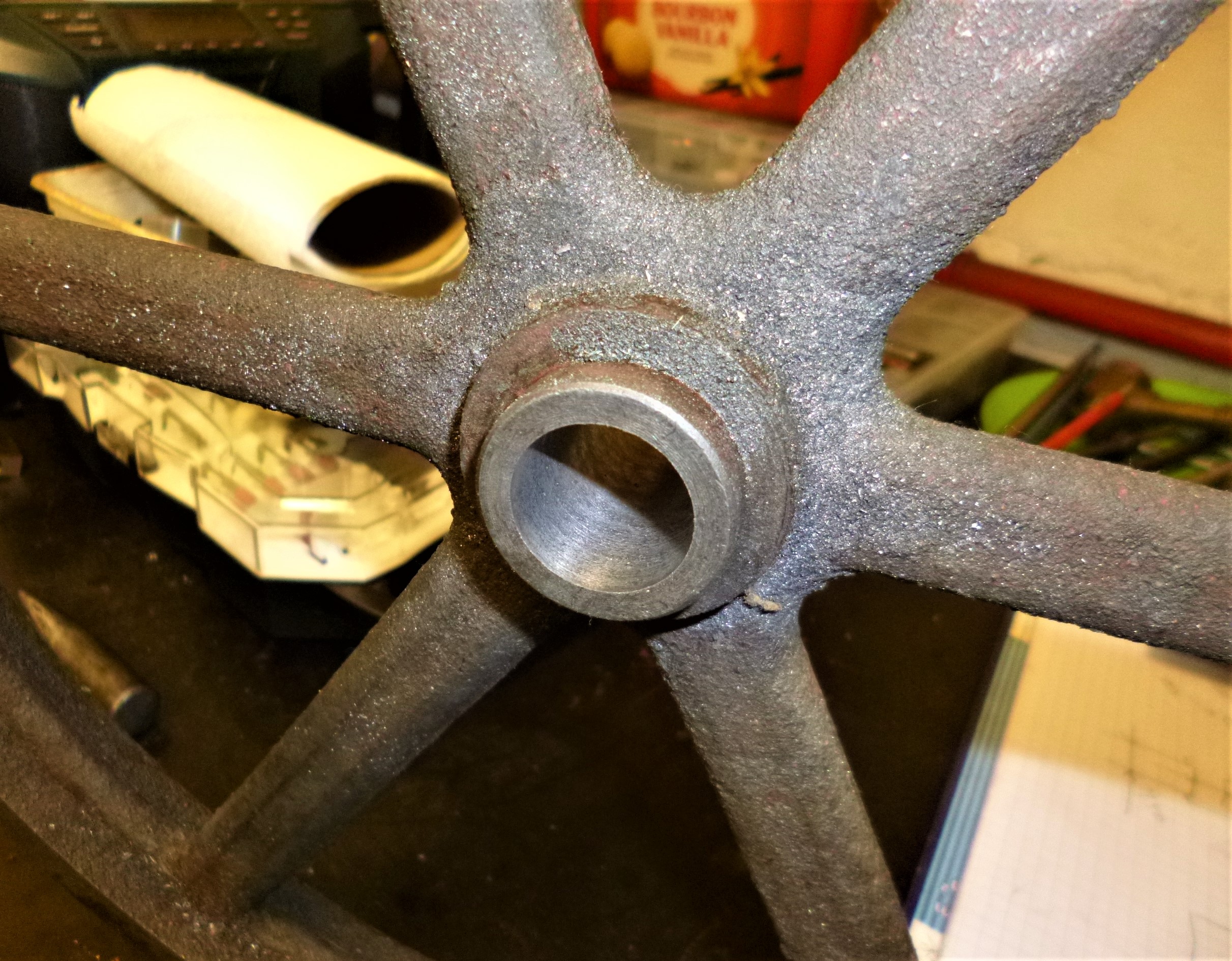

Le volant est arrivé, 350 mm de diamètre, l'alésage pour l'axe est fait, reste plus qu'a polir un peu etc.

J'ai aussi réalisé la manivelle.

Bon week-end à tous

[Malevthi]

Très beau début
Le volant est impressionnant !

[pascal krg]

Merci

oui c'est vrai que le volant n'est pas mal, 5 kg quand même

Je suis dessus depuis 7h du matin et au final je me demande si vraiment je vais le peindre, je trouve qu'il est quand-même pas mal brut de fonderie

[pascal krg]

Bonjour,

deux petits huileurs en verre diamètre 20 mm pour les paliers d'axe, sa devrais bien donner

Bonne semaine.

[vilbrequin]

Trés chouette tes graisseurs

[pascal krg]

Merci vilbrequin

[epine43]

trés bon début pour un beau modele....

[pascal krg]

Bonjour épine,

merci beaucoup

[pascal krg]

Bonjour,

j'ai commencer le régulateur à boules, c'est très fluide, et le mouvement fonctionne déjà avec une légère rotation

Me manque plus que mes deux boules, que j'attend, etc.

Comme je dois attendre ma matière première pour continuer, je vais devoir faire une petite pose, et réfléchir pour réaliser la pompe etc

Bonne semaine.

[pascal krg]

Par contre, et je sais que j'en demande beaucoup avec mes questions, mais quel type d'engrenage placer sur ce régulateur ?
un engrenage conique, hélicoïdal ?

Merci

[Nounours67]

"Me manque plus que mes deux boules"
Oh le pauvre !
