Loco 231 PLM

[JCB 57]

Magnifique travail

[Begineur]

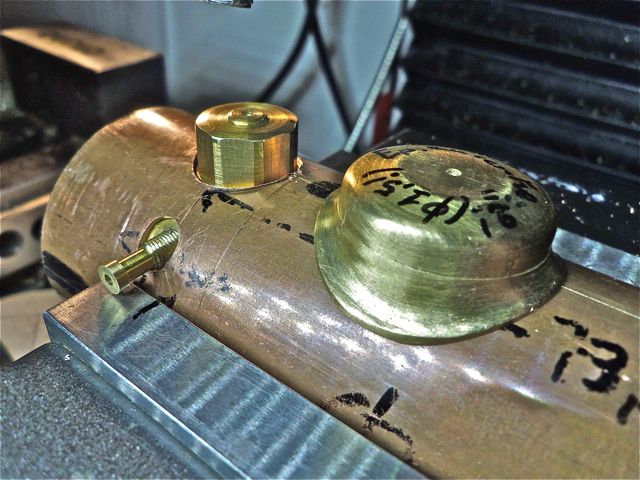

Le régulateur:

La bâti de réglage du régulateur pour l'abri:

Porte ouverte sur la boite à fumée

avec l'échappement

[Zéphyrin]

bravo pour le soin apporté à chaque pièce, même invisible sur la loco finie !
cette loco est-elle destinée à rouler à la vapeur ? Ce qui ne l'empêche pas d'être aussi un modèle de vitrine!

[Begineur]

Hors-sujet

cette loco est-elle destinée à rouler à la vapeur ?

Oui, si j'y parviens...
Erratum pour la dénomination de la 3ème photo lorsque j'ai posté.., il s'agit du bâti du renversement de marche sur le plancher de l'abri, le volant du régulateur étant plus haut situé.

[Begineur]

Gabarit pour perçage côté foyer

Modélisation.. avec fil électrique..

Réalisation ensuite

Alésage refait dans le bloc du régulateur:

[epine43]

travail de précision...

[Zéphyrin]

superbe, surtout quand on voit la taille de la loco !
avec une couche d'eau entre le foyer et te tube extérieur de la chaudière, on dirait que tu comptes faire un foyer au charbon ?

[Begineur]

Oui, comme pour une grande ..

[berola]

C'est la constitution de chaudière qui donne le meilleur résultat .

[Begineur]

1) Surface grille/surf. tubes serait > à 7.., de l'ordre de 10.
2) Je ne sais pas si chauffe au charbon pourrait être efficace..
Brûleur gaz plutôt ? si installation réalisable.. à cette échelle..

[Zéphyrin]

c'est sans doute "jouable", vu la qualité de ton travail.
c'est certain que la grille ne va pas être grande...on voit parfois passer un modèle de loco 0 à chauffe charbon...
https://www.christies.com/en/lot/lot-1956982

Je connais pas mal de modèle de loco en 1 avec chauffe charbon qui fonctionnent bien, j'ai vu un modèle en 0, mais je ne l'ai pas vu tourner.
j'ai aussi plusieurs plans de loco chauffée au charbon en O, mais je ne me suis pas risqué dans la construction!

[Begineur]

Pompe d'épreuve :

avec un piston en POM C.

Je vais possiblement mettre un joint torique sur le piston.
Finition en cours..

[Begineur]

Suite..:
Essai de dimensionnement d'une gorge pour torique 4x6x1 sur du POM
J'ai trouvé un calculateur de cotes sur cog.de

Cette gorge n'est pas rectangulaire faute d'outil idéal... mais évasée (fond 10/10 è de large pour calcul sur le site=1,58)
Pour la profondeur je suis arrivé à diam. 4,2 pour une prof. définie à 0,75 en utilisation dynamique, toujours sur le site indiqué plus haut.
Mesure diam. après mise en place..:. 5,98

Un restant de tube alésé à 6mm glisse à frottement doux..., ça devrait donc le faire si je parviens au même résultat avec le piston déjà tourné !
Une véritable épreuve cette pompe, à mon sens

[vaperigord]

beaucoup de minutie pour de l'usinage a cette échelle

[Zéphyrin]

Pour le diamètre de la gorge des joints toriques, je pose le joint sur une queue de foret et j'essaye le tout dans l'alésage pour tester l'ajustage. Avec un jeu de forets au 1/10, (que tu as certainement), on a vite fait de trouver le diamètre idéal, il suffit de faire le fond de gorge à ce diamètre.
C'est très vite fait de meuler un petit outil pour les saignées, dans un bout de lime de chez Lidl, pas besoin de barreau coûteux...si tu as besoin envoie moi un MP.
