commencement du 3eme
- maximus
- Messages : 2387
- Enregistré le : sam. 29 mai 2010 08:01
- Localisation : 94 Chennevières sur Marne
Re: commencement du 3eme
Bonjour,
Du très beau travail
Du très beau travail
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Merci maximus
- Malevthi
- Administrateur du site
- Messages : 5008
- Enregistré le : ven. 28 mai 2010 21:13
- Localisation : Digne les Bains (04)
Re: commencement du 3eme
Bonjour Pascal,
Pour revenir sur le tiroir, je pense que tu as bien saisi le principe de son plaquage sur la glace. Les photos ne peuvent montrer le jeu mais s’il est bien là ça marchera.
Par contre je vois que pour la fixation du guide de la tige (presse-étoupe) les deux trous filetés débouchent à l’intérieur de la chambre. Il y a donc un risque de fuite par là. Il faut penser à rendre étanches les vis.
Pour revenir sur le tiroir, je pense que tu as bien saisi le principe de son plaquage sur la glace. Les photos ne peuvent montrer le jeu mais s’il est bien là ça marchera.
Par contre je vois que pour la fixation du guide de la tige (presse-étoupe) les deux trous filetés débouchent à l’intérieur de la chambre. Il y a donc un risque de fuite par là. Il faut penser à rendre étanches les vis.
Le vrai trésor, c'est de transmettre ses connaissances (pas les virus !)
- berola
- Messages : 2642
- Enregistré le : ven. 28 mai 2010 20:46
- Localisation : Ardèche/Drôme
- Contact :
Re: commencement du 3eme
Effectivement ce n'est pas la meilleure solution
Le mieux est de mettre des goujons immobilisés par de la Loctite qui étanche
puis le serrage se fait par des écrous (freins si possible pour l'aspect )
cela permet un réglage de la compression du joint sans nuire a la liberté du mouvement.
Le mieux est de mettre des goujons immobilisés par de la Loctite qui étanche
puis le serrage se fait par des écrous (freins si possible pour l'aspect )
cela permet un réglage de la compression du joint sans nuire a la liberté du mouvement.
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Bonjour tout le monde,
oui les petites vis ne resterons pas la, enfin pas à la même longueur, l'idée des petits goujons de berola me semble la meilleure
Oui il y a vraiment bien du jeu, pas beaucoup, quelques centièmes, mais sa suffi à rentre tout les mouvement bien fluide, sa glisse comme sur du
beurre
En plus j'ai fait des test pendent deux heures avant de vous le montrer, alors je crois que c'est Zéphyrin qui me dit qu'il ne vois pas de jeu sur la photo,
la j'ai rien compris
Je sais que je ne suis qu'un petit débutant qui fait beaucoup d'erreurs et qui en fera encore beaucoup, mais si vous me donnez des conseils je les suis !!
c'est pas demain que je vais vous montrer le Graal des moteurs hein, j'ai pas encore votre expérience moi
oui les petites vis ne resterons pas la, enfin pas à la même longueur, l'idée des petits goujons de berola me semble la meilleure
Oui il y a vraiment bien du jeu, pas beaucoup, quelques centièmes, mais sa suffi à rentre tout les mouvement bien fluide, sa glisse comme sur du
beurre
En plus j'ai fait des test pendent deux heures avant de vous le montrer, alors je crois que c'est Zéphyrin qui me dit qu'il ne vois pas de jeu sur la photo,
la j'ai rien compris
Je sais que je ne suis qu'un petit débutant qui fait beaucoup d'erreurs et qui en fera encore beaucoup, mais si vous me donnez des conseils je les suis !!
c'est pas demain que je vais vous montrer le Graal des moteurs hein, j'ai pas encore votre expérience moi
- berola
- Messages : 2642
- Enregistré le : ven. 28 mai 2010 20:46
- Localisation : Ardèche/Drôme
- Contact :
Re: commencement du 3eme
Pas d'excès de modestie !!
Tout ce que j'ai vu jusqu'à présent me semble de bien belle facture .
Ce qui a été expliqué relève de points de détails qui amélioreront bien le résultat final et le fonctionnement.
Tout ce que j'ai vu jusqu'à présent me semble de bien belle facture .
Ce qui a été expliqué relève de points de détails qui amélioreront bien le résultat final et le fonctionnement.
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Je suis plutôt du genre modeste parce qu'au final je me dis chaque fois que j'aurais pu faire mieux
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Bonjour,

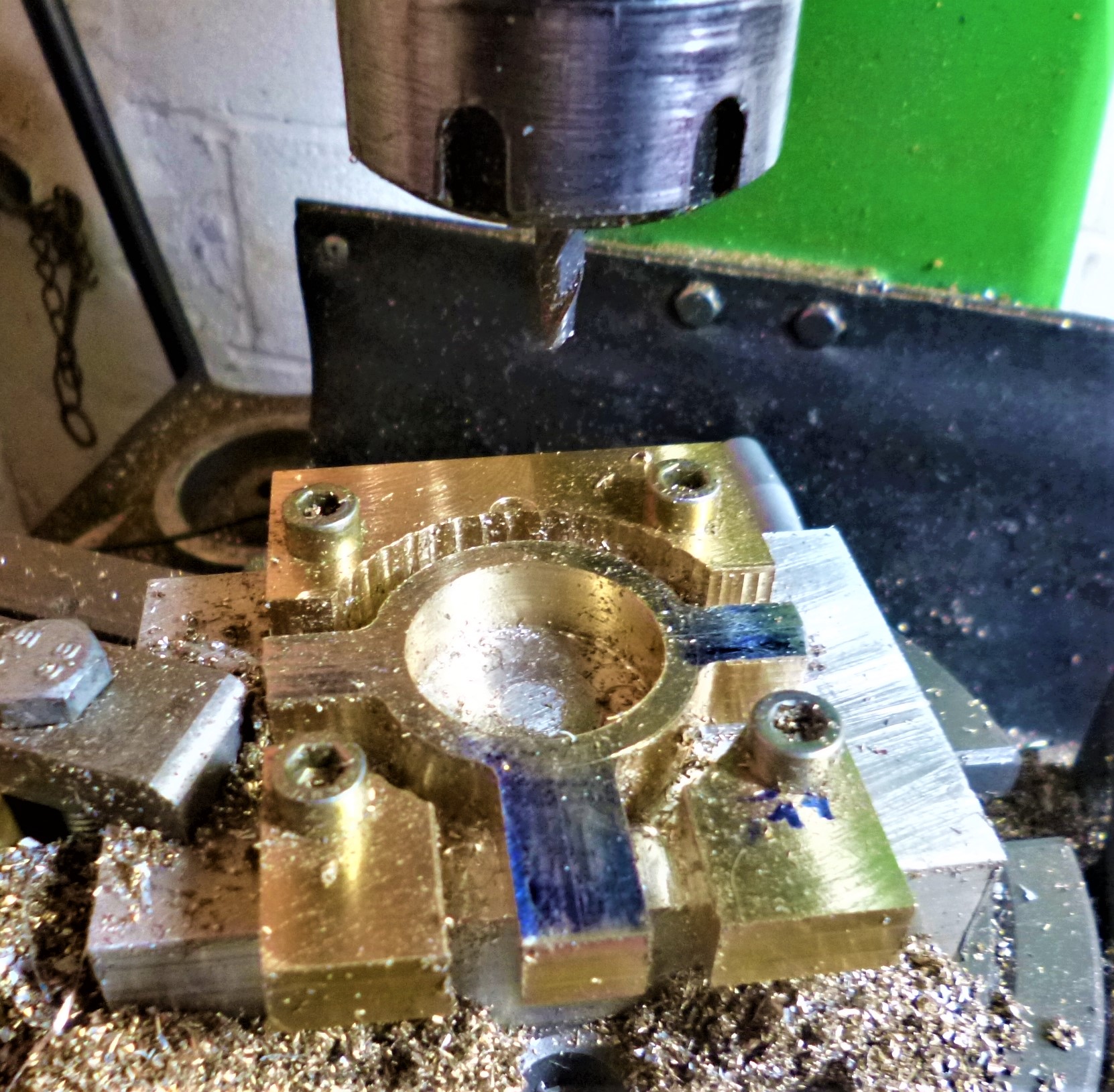

aujourd'hui j'ai usiné la bielle d' excentrique, demain polissage et finitions
Bonne semaine à tous.
aujourd'hui j'ai usiné la bielle d' excentrique, demain polissage et finitions
Bonne semaine à tous.
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Et voila, un beau petit excentrique, plus qu'a faire des belles vis et les raccourcir et un beau polissage
Après je ferai l'axe jusqu'au tiroir puis j'attendrai mes volants pardi
Après je ferai l'axe jusqu'au tiroir puis j'attendrai mes volants pardi
Re: commencement du 3eme
Bonjour à tous .
Attention de ne pas louper la lubrification car quand on utilise la même matière en frottement c'est pas terrible, risque de grippage ou arrachement de métal .
Le top c'est inox/bronze .
a + christian
Attention de ne pas louper la lubrification car quand on utilise la même matière en frottement c'est pas terrible, risque de grippage ou arrachement de métal .
Le top c'est inox/bronze .
a + christian
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Bonjour Christian ,
mince j'ai voulu faire inox laiton puis j'ai vu la chute de rond en laiton...
mince j'ai voulu faire inox laiton puis j'ai vu la chute de rond en laiton...
- berola
- Messages : 2642
- Enregistré le : ven. 28 mai 2010 20:46
- Localisation : Ardèche/Drôme
- Contact :
Re: commencement du 3eme
Bonsoir
Pour mes colliers d'excentrique j'ai adopté la solution d'une bande de téflon de 1 mm d'épais enroulée sur l'excentrique et tenue par les deux rebords sur les demi-colliers. Sur une locomotive comme cet excentrique est très souvent situé sous le foyer qui chauffe beaucoup, et très malcommode à lubrifier, c'est la seule solution qui résiste à la forte chaleur et aux projections des cendres du foyer .
C'est invisible et dispensé de lubrification.
Une autre solution consiste à l'équiper d'un roulement mince à grand alésage
Ça marche mais résiste moins bien à la chaleur intense .
@+
Pour mes colliers d'excentrique j'ai adopté la solution d'une bande de téflon de 1 mm d'épais enroulée sur l'excentrique et tenue par les deux rebords sur les demi-colliers. Sur une locomotive comme cet excentrique est très souvent situé sous le foyer qui chauffe beaucoup, et très malcommode à lubrifier, c'est la seule solution qui résiste à la forte chaleur et aux projections des cendres du foyer .
C'est invisible et dispensé de lubrification.
Une autre solution consiste à l'équiper d'un roulement mince à grand alésage
Ça marche mais résiste moins bien à la chaleur intense .
@+
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
Bonjour berola,
tu parles du téflon qu'on utilise pour faire les joints sanitaire ? Il ne bouge pas sur ton excentrique ?
tu parles du téflon qu'on utilise pour faire les joints sanitaire ? Il ne bouge pas sur ton excentrique ?
- berola
- Messages : 2642
- Enregistré le : ven. 28 mai 2010 20:46
- Localisation : Ardèche/Drôme
- Contact :
Re: commencement du 3eme
Non je ne parle pas de téflon de plombier très fin en bande mais de teflon de 1 mm d'épais qu'on trouve chez divers fournisseurs en matériel industriel , ou alors chez Aliexpress.
Il faut que le collier comporte des bords de 1 mm pour empêcher qu'il ne flue .
Il faut que le collier comporte des bords de 1 mm pour empêcher qu'il ne flue .
CAV 430
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
Je ne me lasse pas d'être utile , la nature m'a fait ainsi. (Léonard de Vinci )
on ne résoud pas les problèmes avec ceux qui les ont créés . (Enstein)
-
- Messages : 242
- Enregistré le : lun. 27 sept. 2021 13:46
Re: commencement du 3eme
ok merci, le problème c'est que je n'ai pour ainsi dire pas de jeu entre mon excentrique et les colliers, moins de 1 dixième de mm et
les lèvres de mon excentrique font 1,5mm
Si je vois que sa ne fonctionne pas correctement je refait un excentrique en inox
les lèvres de mon excentrique font 1,5mm
Si je vois que sa ne fonctionne pas correctement je refait un excentrique en inox
