loco en 7 1/4

[VALTO81]

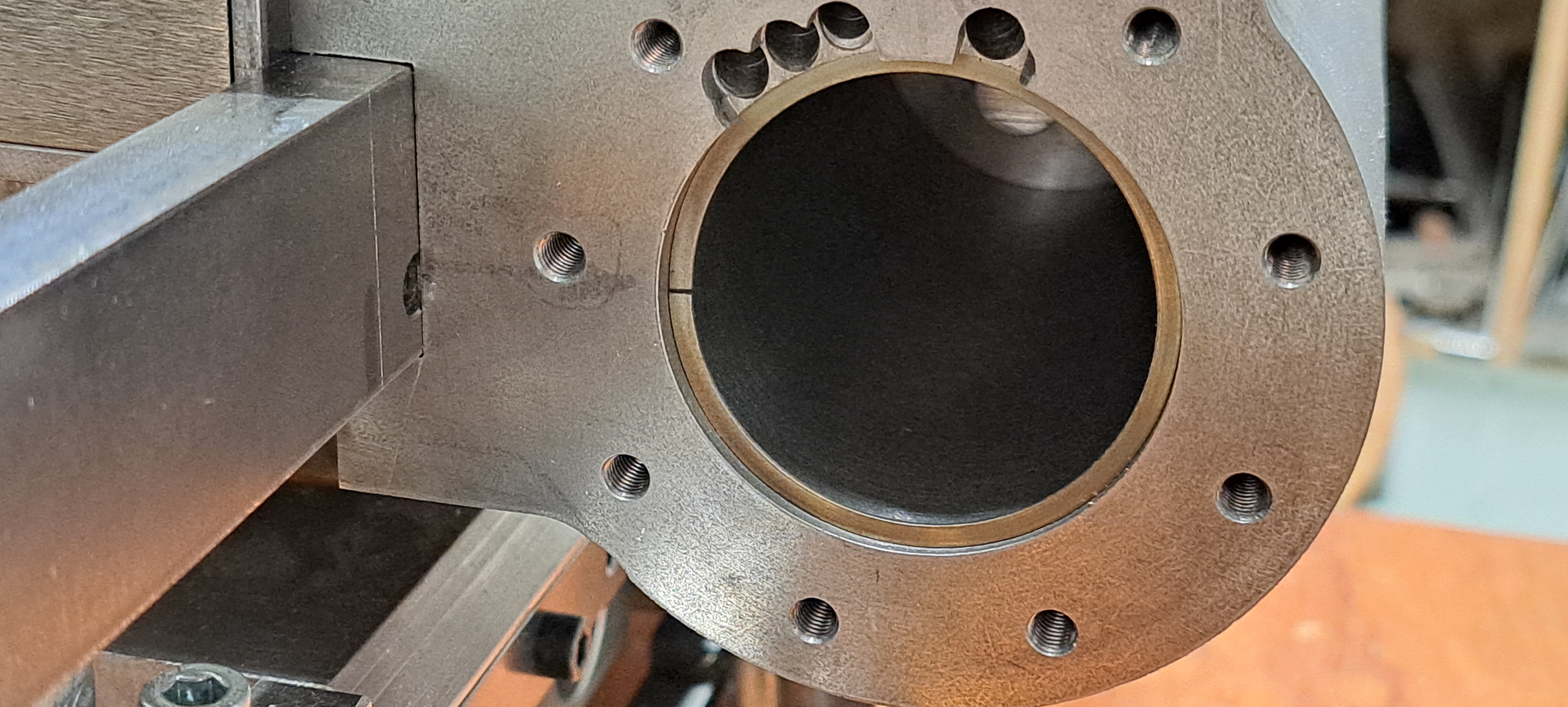

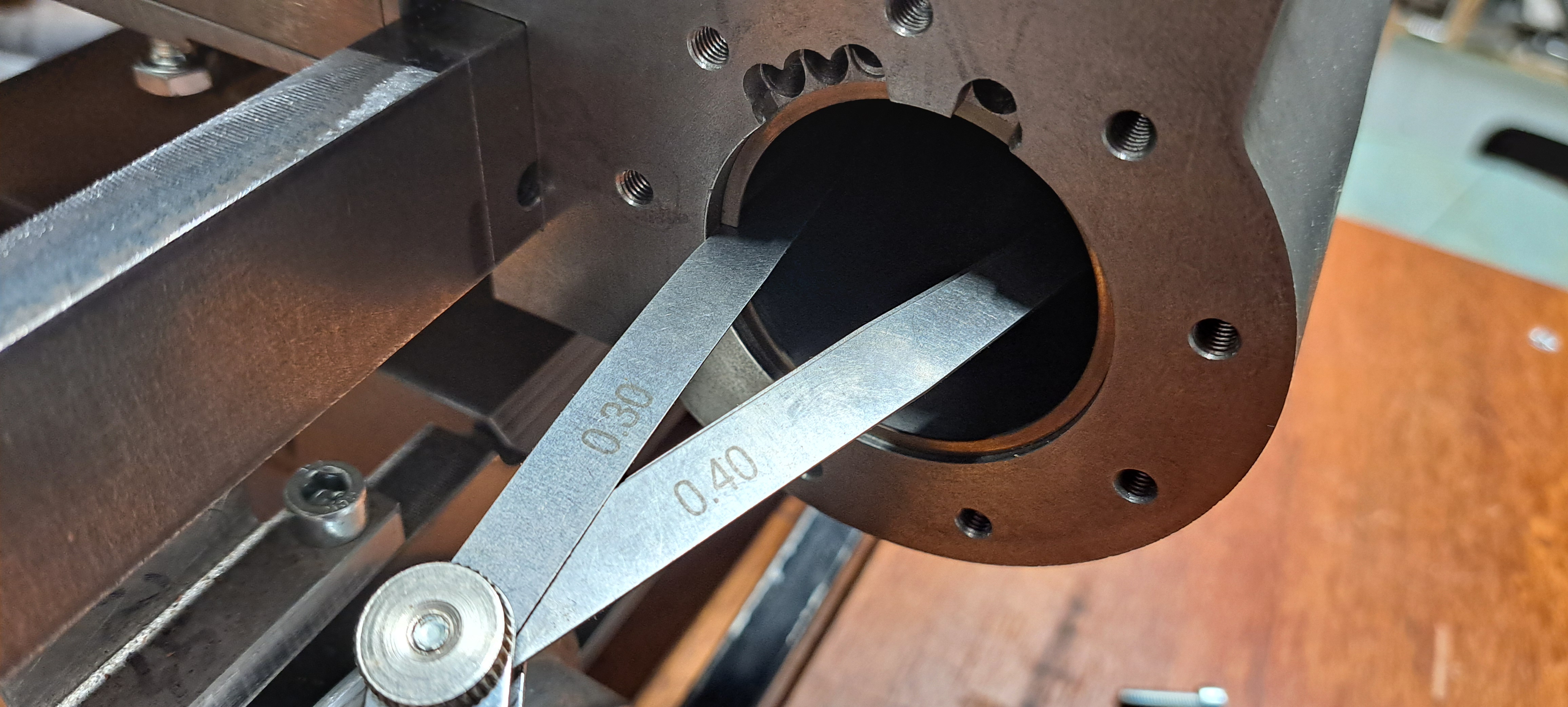

Bonjour à tous, les segments sont arrivés d'Allemagne, excellente qualité, très précis. Une question, est-ce que quelqu'un parmi vous aurait une idée du jeu de 3 dixièmes est-il suffisant pour compenser la dilatation ? Merci, à bientôt.

christian

[VALTO81]

J'ai oublié de préciser qu'il va deux segments dans une seule gorge et il y aura quatre segments par piston.

[berola]

Bonjour
3/10 de jeu c'est bon pour des segments , le phénomène de dilatation est faible .
Par contre ils ne doivent pas battre dans leur gorge, ni bloquer par manque de jeu .
@+

[VALTO81]

Bonjour
d'après les cotes données par Zimmerman, il donne de un dixième et demi à deux dixièmes de jeu entre piston et cylindre, et pour les segments, un à deux dixièmes de jeu en largeur de gorge.

[berola]

Bonjour
A peu de choses près , c'est ce que je mets et ça marche .
@+

[VALTO81]

Bonjour à tous,

les pistons sont usinés dans du bronze de fonderie, c’est pour cela qu’il y a de petits trous, mais ce n’est pas grave.

Comme vous pouvez le voir sur les photos, les segments sont montés par deux dans chaque gorge, ce qui donne quatre segments en phase de compression.

Ce montage a déjà fait ses preuves sur la petite loco de 5 pouces : avec une bonne lubrification, c’est parti pour des dizaines de kilomètres… enfin, pas tout de suite !

À bientôt.

christian

[berola]

Parfait comme ça !! vérifie bien que le volume mort de chaque coté du cylindre soit le minimum possible .
Cela conditionne beaucoup la consommation de vapeur .
@+

[VALTO81]

Oui, tout à fait. En théorie, j'ai moins de deux millimètres entre la culasse et le piston.
